蠕變?cè)囼?yàn)系統用于開展輻照后鋯合金包殼材料的蠕變?cè)囼?yàn)，該試驗系統需要根據熱室操作條件、試驗機的性能指標及功能要求非標設計、制造、集成。

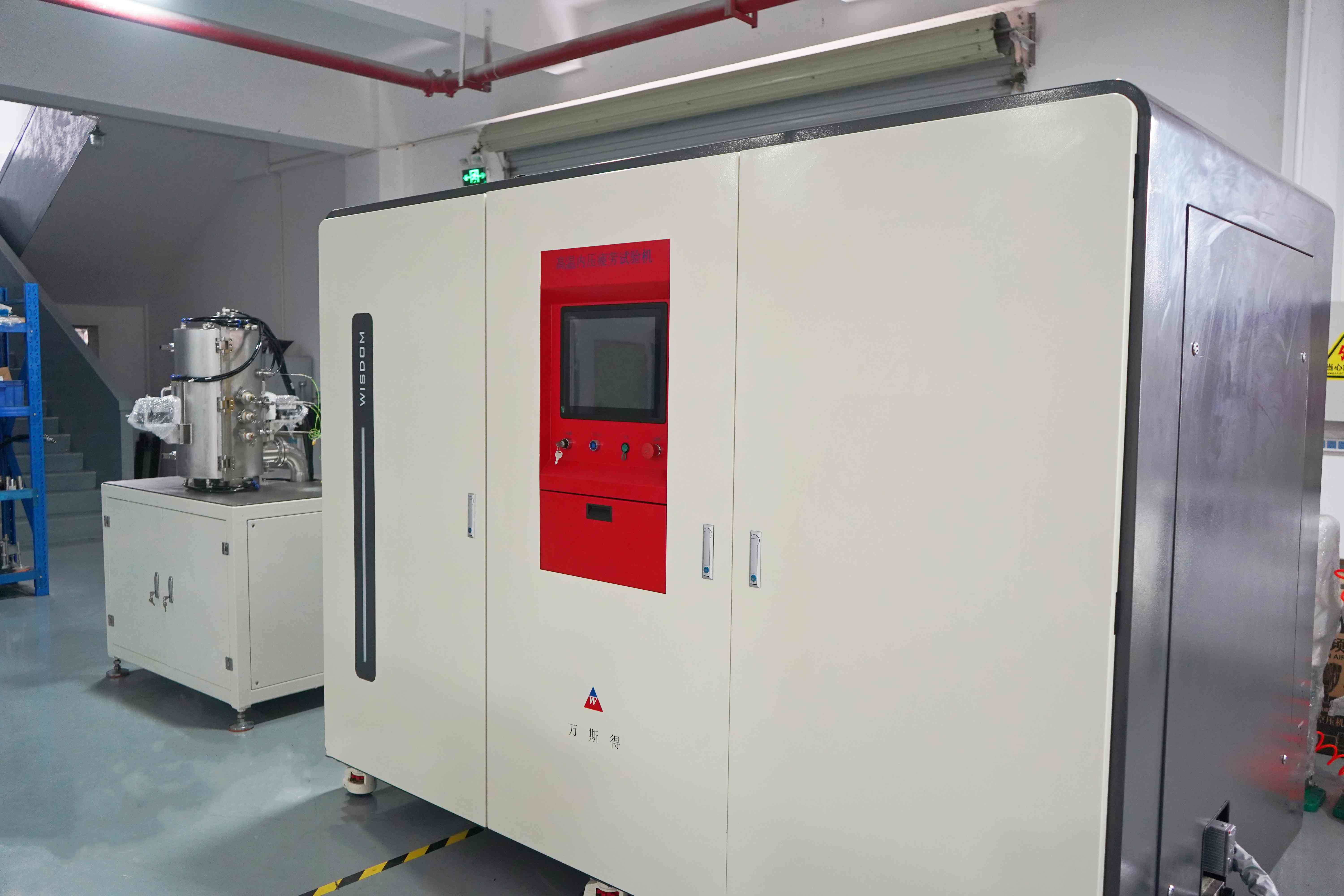

內壓蠕變?cè)囼?yàn)系統基本構成主要由設備機架、壓力控制系統、真空爐及溫度控溫系統、變形量測量系統、夾具、試驗軟件、循環冷卻試驗系統等組成。具備軸向蠕變和內壓蠕變功能，可同時工作，也可以分別單獨工作。

內壓蠕變?cè)囼?yàn)裝置布局（僅供參考）

一、設備機架

設備機架主要用于固定安裝真空爐，并集成溫度控制系統、壓力控制系統、變形測量系統在熱室內的相關部分。

設備框架采用不銹鋼型材搭建的立式結構；安裝在熱室內，用于集成安裝真空爐、變形量測量系統等部件。

軸向最大載荷30kN；軸向行程不低于40mm；包括內壓蠕變單元和單軸軸向蠕變單元。載荷傳感器在0.5%~100%F.S測量范圍內，精度0.5級

二、設備采用標準

ASTM B 811-2013《Standard Specification for Wrought Zirconium Alloy Seamless Tubes for Nuclear Reactor Fuel Cladding》

HG/T20570-95《工藝系統工程設計技術規范》

HG/T 20546-2009《化工裝置設備布置設計規定》

HG/T 20519.1-2009《化工工藝設計施工圖內容和深度統一規定》

HG/T 20688-2000《化工工廠初步設計文件內容深度規定》

GB 50316-2000《工業金屬管道設計規范》

HG/T20646《化工裝置管道材料設計規定》

GB150-2011《鋼制壓力容器》

HG 20582-1998《鋼制化工容器強度計算規定》

HG 20583-1998《鋼制化工容器結構設計規定》

NB/T 47003.1-2009《鋼制焊接常壓容器》

HG/T2050-2000《化工自控設計規定》

HG/T20511-1998《信號報警，安全連鎖系統設計規定》

HG/T20638-1998《自控專業工程設計文件深度的規定》

GB50054-94《低壓配電設計規范》

GB/J62-83《工業與民用電力裝置的繼電保護和自動裝置設計規定》

GB50062-92《電力裝置的繼電保護和自動裝置設計規范》

GB50217-2007《電力工程電纜設計規范》

DL/T621-1997《交流電氣裝置的接地》GB 4208-93《外殼防護等級(IP代碼)》

三、蠕變?cè)囼?yàn)系統參數及原理

蠕變?cè)囼?yàn)系統由壓力控制系統、真空爐和溫度控制系統組成，整體結構采用“釜”式結構。外殼采用雙側水冷結構，并采用不銹鋼材料制造。密封均采用橡膠及金屬密封墊，法蘭結構也均采用國標法蘭、ISO法蘭、KF法蘭結構。升溫采用輻射加熱爐以達到要求的溫度，測量則采用N型熱電偶。

3.1.試驗原理

氣體介質經過過濾器、增壓泵將壓力增大到設定壓力值，儲氣罐用于保證壓力的穩定性，實驗結束后可通過泄壓閥進行壓力卸荷。

經進氣管道與試樣連接，用于為試樣提供試驗用的氣體介質；

增加壓力，連接在氣源與試樣之間的進氣管道，用于對氣源提供的氣體介質增壓后輸出；控制壓力，連接在氣源與增壓模塊之間的進氣管道，用于調節氣源提供的氣體介質的壓力；直徑測量系統：采用非接觸式的直徑測徑儀實時取樣試驗鋯管，試驗過程中實時監控試驗鋯管的外徑變化值。

壓力傳感器與控制閥組成閉環控制系統，實現壓力的閉環控制。

四、蠕變?cè)囼?yàn)專用軟件

1. 強大的圖形處理功能，具有曲線放大、曲線遍歷，曲線坐標移動，相關曲線疊加，曲線添加標注及打印處理，試驗軟件程序化,操作界面可視化;測試曲線坐標可選,可同時顯示不同坐標曲線,坐標顯示范圍可手動或自動調整。

2. 試驗軟件用于采集、控制試樣中的變形、壓力、溫度、時間等參數；

3. 試驗報告可自定義編輯，數據可導入Excel文檔進行處理；

4. 各項試驗數據存儲、整理、回歸處理、外推計算；

5. 監測系統軟件菜單式操作，可顯示試樣信息、試驗溫度、試驗壓力、試驗時間、溫度曲線、加壓曲線，打印試驗報告等；

6. 試驗系統全部關于溫度、壓力、變形量、真空度泵、閥的操作,全部可以采用軟件操作；

7. UPS電源，意外斷電時，保持試驗載荷可自動保存試驗數據，具有試驗恢復功能，當電網恢復供電，試驗可恢復繼續進行。同一個曲線圖,縱坐標可同時顯示幾個通道信息,例如橫坐標為時間,縱坐標可同 時顯示應力、變形量等。

8. 對壓力、溫度、變形量數據的信號進行控制和采集、實時顯示、分析和存儲。

五、功能特點

1、采用智能控制，系統滿足其規定的工作，試驗壓力、溫度、疲勞次數、真空度等信號能精確、連續的響應使用；

2、具備良好的穩定性，可長期穩定的使用運行；

3、模塊化設計,所有功能均為模塊化設計通信連接，方便后期設為保養維護。試驗數據可在操控顯示面板上顯示，方便實時觀察試驗動態；

4、安全報警功能，在設備出現電流電壓過載、試驗壓力超量程、壓力下降過大，溫度過高等其他異常情況下，設備自動泄壓報警;防表面高溫設計，使用安全。

5、配備兩塊相同的硬盤，數據可同時直接寫兩塊硬盤，兩塊硬盤互為備份，防止數據丟失。
