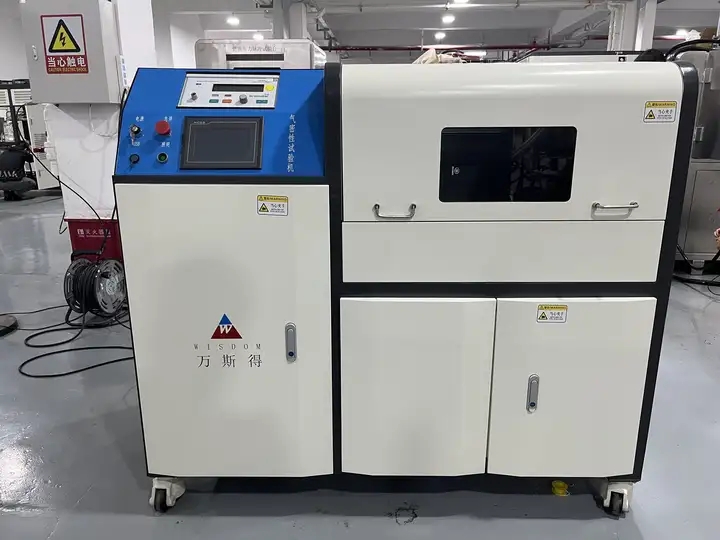

今天講的這臺設備是給汽車零部件企業研發定制，根據用戶需求與行業標準生產的介質線性10℃/min冷熱一體機，針對于新能源熱管理系統中的冷卻水管、電池包、水冷板、電機的溫度循環測試，這是臺集制冷和加熱功能于一體的溫度控制設備。

冷熱一體機主要功能和特點

1.冷熱一體機集介質溫度、介質壓力試驗，可對工件進行一定介質溫度和壓力下循環試驗。

2.設備運行前需先設定試驗工藝流程，試驗過程通過界面設定，包括介質壓力、介質溫度、升降溫速率等相關參數，試驗結束或異常時自動停機。

3.本試驗機對試驗的相關參數可以進行保存，便于以后做相同試件、相同標準的試驗時直接提取試驗參數，不需再進行設置。

4.本試驗機具備良好的安全措施：具有油溫超高報警、泄漏報警、異常報警、過載保護、緊急卸壓、安全停機等功能。可以及時的反饋設備的運行狀態，便于監管設備。

5.本設備可實現溫度線性升降溫，升降溫速率在一定范圍內可任意設定。

6.冷熱一體機機底部帶移動腳輪，便于移動和固定，管路采用卡套式連接方法進行管路連接，杜絕跑冒滴漏，柜內采用模塊化設計，整體采用撬裝式結構，便于搬運和安裝、維修。

7.試驗數據具備自動采集和處理功能，自動建立試驗數據庫，數據可隨時查詢和長期保存。

8.試件測試完后，自動進行溫度調節，讓溫度回到常溫，避免操作人取件時造成燙傷或凍傷，最大限度保證人身、設備安全。

9.試驗介質采用間接導熱方式，導熱硅油在板式熱交換器內與試驗介質進行熱交換。通過間接模式，避免試驗介質高溫碳化。

冷熱一體機主要技術參數

冷熱一體機組成

冷熱一體機由測試介質循環系統、制冷系統、鈑金外罩等集成一體機。設備底部均用帶萬向腳輪，方便設備的移動及固定。

冷熱一體機工作原理

冷熱一體機原理示意圖如下：

冷熱一體機操作頁面

冷熱一體機軟件是由LabVIEW編程軟件開發的，用于對冷熱一體機試驗臺進行控制和信號采集的專用控制軟件。該軟件的功能有：溫度控制、溫度信號采集、壓力控制、壓力信號采集、流量控制、流量信號采集、數據記錄、報告輸出等功能。

試驗過程中需要觀察的地方

1.冷卻水的干凈度、流量等是否滿足，若不能滿足，輕則出現高低溫環境箱制冷、主系統油溫升高等情況。

2.觀察試件，是否有滴漏、破裂、裂紋等故障應該立即停機。

3.觀察系統管路。防止出現滴漏、破裂等情況。
